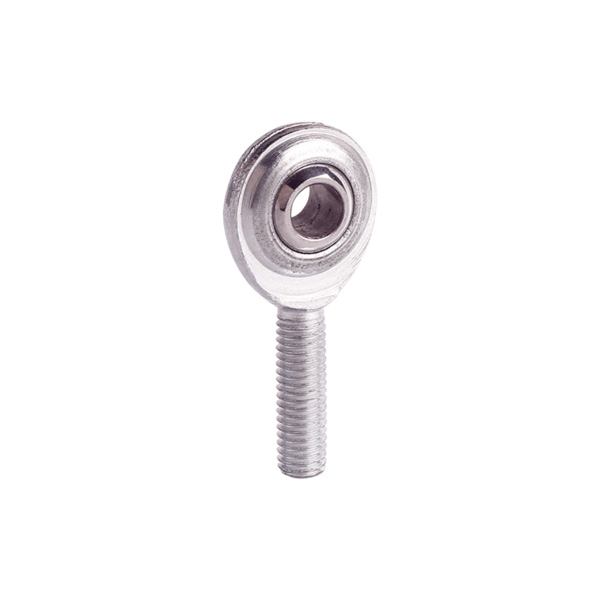

Qu'est-ce qui distingue les embouts de tige sans entretien SA-PK des produits mondiaux de roulements d'extrémité de tige ?

Abstrait

Les composants de transmission industrielle déterminent la stabilité globale et le coût de maintenance d'un équipement mécanique complet, etEmbouts de tige sans entretien SA-PKont progressivement remplacé les embouts de tige graissés traditionnels dans la plupart des scénarios industriels à forte charge au cours de la dernière décennie. Ce contenu compare systématiquement la conception structurelle, la configuration des matières premières, les performances de charge et les limites d'application pratiques des produits d'embouts à tige courants en Europe, en Asie et en Amérique du Nord, en se concentrant sur les principaux avantages concurrentiels de cette série autolubrifiante classique, en triant les paramètres de dimensions standard, les schémas de transformation personnalisés et les suggestions de dépannage courantes pour les ingénieurs en approvisionnement d'équipements et les concepteurs mécaniques. Il trie également différentes règles de personnalisation des filetages, notamment le pas fin et la transformation du filetage à gauche, fournissant des données de référence mesurables pour la sélection de modèles dans les équipements d'automatisation, les véhicules d'ingénierie et les machines agricoles.

Table des matières

• 1. Innovation structurelle fondamentale derrière les roulements d'extrémité de tige autolubrifiants haut de gamme
• 2. Spécifications techniques de correspondance des matières premières et de traitement de surface
• 3. Tableau complet des paramètres de dimensions et de charge standard de la série SA-PK
• 4. Règles de personnalisation du filetage : explication de la version FG à pas fin et à gauche
• 5. Principaux scénarios d’application industrielle et conseils d’installation pratiques
• 6. Questions fréquemment posées par les acheteurs mondiaux de produits mécaniques (module FAQ)
• 7. Conseils de sélection des fournisseurs et suggestions de références pour l'approvisionnement final

1.1 Conception de noyau autolubrifiant composite PTFE intégré

Le noyau autolubrifiant provient d'un revêtement composite PTFE collé uniformément sur la surface intérieure de la bague extérieure, remplaçant la conception traditionnelle de rainure de stockage de graisse requise par les embouts de tige ordinaires. Les embouts de tige conventionnels de type ouvert nécessitent un remplissage de graisse périodique toutes les 200 à 300 heures de travail pour réduire la friction sphérique ; Les arrêts fréquents pour lubrification réduisent non seulement le taux de fonctionnement effectif de l'équipement, mais entraînent également des coûts de main-d'œuvre supplémentaires pour les équipes de maintenance des usines, en particulier pour les lignes de production automatisées à grande échelle fonctionnant en continu 24 heures sur 24. La couche composite PTFE intégrée réalise une lubrification solide depuis le démarrage du composant jusqu'à la mise au rebut, le lubrifiant solide se séparant lentement du substrat composite sous un frottement de glissement continu pour former un film d'huile stable entre la bille d'acier et le revêtement extérieur, de sorte qu'aucune graisse supplémentaire ou entretien régulier n'est nécessaire tout au long du cycle de service des pièces de roulement.

1.2 Structure d'assemblage optimisée pour réduire le taux de défauts des équipements

Un autre avantage structurel réside dans une conception simplifiée d’installation et de démontage optimisée pour les travaux d’assemblage sur site. La configuration du filetage mâle standard correspond directement aux trous filetés métriques standard sur la bielle, sans connecteur intermédiaire supplémentaire ni manchon de transition requis pour l'installation. Une telle simplification structurelle aide les concepteurs mécaniques à réduire la quantité totale de fixations auxiliaires dans le mécanisme de transmission, réduisant ainsi davantage les points de défaillance globaux de l'équipement et la pression ultérieure de stockage des pièces de rechange pour le service de maintenance après-vente. Les statistiques des instituts de recherche mondiaux de l'industrie des roulements indiquent que les équipements équipés d'embouts de tige pressés autolubrifiants intégrés peuvent réduire la probabilité de défaillance mécanique au niveau des joints articulés de plus de 38 % par rapport aux modèles utilisant des roulements à embouts de tige fendus ordinaires, en particulier pour les machines de construction extérieures exposées à la poussière, à l'eau boueuse et aux variations de température toute l'année.

1.3 Options de double traitement pour des demandes de charge diversifiées

Outre la structure de base du boîtier de pressage, les fabricants peuvent basculer entre le traitement des ébauches de forgeage et le traitement des ébauches de tournage de précision en fonction des exigences de charge de travail du client. Le boîtier de forgeage présente une meilleure densité structurelle globale et une meilleure capacité anti-impact, applicable aux machines d'ingénierie à charge lourde et aux équipements miniers ; Le boîtier tourné avec précision possède une précision de contrôle de tolérance dimensionnelle plus élevée, adapté aux petits équipements de test d'automatisation de précision et aux joints de transmission de bras mécaniques intelligents médicaux. Ce double schéma de traitement des ébauches en option étend la plage de charges applicable du produit, des microcharges légères aux charges industrielles lourdes, couvrant ainsi des demandes personnalisées diversifiées de différentes industries en aval dans le monde entier.

2.1 Norme de classification des matières premières de base

La bille d'acier sphérique intérieure utilise l'acier à roulement GCr15 comme matière première standard, l'acier à roulement le plus largement utilisé dans l'industrie mondiale de fabrication de roulements coulissants avec une structure métallurgique stable et une excellente résistance à la compression après un traitement thermique de trempe et de revenu précis. Selon les exigences personnalisées des clients étrangers, la bille d'acier peut choisir une surface de chromage dur pour améliorer la dureté de la surface et les performances anticorrosion, ou passer à une bille en acier inoxydable 440C pour les équipements océaniques travaillant dans un environnement côtier à brouillard salin élevé. Pour les équipements spéciaux de transformation alimentaire et de production pharmaceutique soumis à des exigences sanitaires strictes, l'ensemble du roulement peut être entièrement mis à niveau vers des qualités d'acier inoxydable, notamment 304, 303 ou 316, après une passivation de surface remplaçant le zingage pour répondre aux normes de production antirouille et non polluantes de qualité alimentaire.

2.2 Avantage du matériau de revêtement composite PTFE

Le revêtement composite PTFE autolubrifiant du noyau est composé de polytétrafluoroéthylène et de poudre métallique via une technologie composite de roulement à haute température, étroitement fixé à la paroi intérieure du boîtier extérieur sans se décoller sous des frottements répétés de balancement et de rotation. Différent du film mince de PTFE monocouche qui tombe facilement sous une charge élevée, le matériau composite combine la haute résistance à la compression de la base métallique et le coefficient de frottement ultra faible du PTFE, équilibrant simultanément la capacité de charge et les performances autolubrifiantes. Les données des tests d'usure en laboratoire montrent que les embouts de tige doublés de composite PTFE maintiennent un coefficient de frottement stable inférieur à 0,12 dans des conditions de fonctionnement à mouvement alternatif continu, bien supérieur aux bagues traditionnelles contenant de l'huile à base de cuivre avec un coefficient de frottement fluctuant au-dessus de 0,25 après l'épuisement de l'huile.

3.1 Principe de référence pour la sélection des charges

La valeur de charge dynamique fait référence à la charge alternée maximale admissible dans des conditions de travail d'oscillation alternative à long terme, tandis que la charge statique représente la charge limite ultime sous compression statique sans déformation permanente de la structure portante. Lorsque les clients sélectionnent les spécifications pour la conception de l'équipement, il est recommandé de réserver une marge de sécurité de charge de plus de 30 % sur la base de la charge de pointe de travail réelle, évitant ainsi les opérations de surcharge de longue durée accélérant l'abrasion prématurée du revêtement composite PTFE et raccourcissant la durée de vie globale des composants articulés.

4.1 Spécification personnalisée du filetage à gauche

La variante à filetage à gauche ajoute la lettre L comme suffixe derrière le numéro de pièce d'origine, exemple de marquage typique SAL8PK signifie version à filetage à gauche basée sur la spécification originale SA8PK, tous les paramètres de dimensions extérieures du boîtier, de la bille et de la garniture restent entièrement conformes à la norme SA8PK, à l'exception du sens de rotation des filetages interne et externe. Les extrémités de tige filetée gauche sont principalement utilisées dans les ensembles de tiges de traction opposées du mécanisme de direction des véhicules d'ingénierie, deux groupes d'extrémités de tiges filetées gauche et droite coopèrent pour réaliser un réglage rapide de la longueur de la tige de traction sans démonter l'ensemble de connexion complet, améliorant considérablement l'efficacité du débogage du personnel de maintenance après-vente pendant la révision de l'équipement.

4.2 Champ d’application du filetage FG à pas fin

Le suffixe FG représente le modèle personnalisé de filetage à pas fin, comme indiqué dans les tableaux de paramètres SA18 PKFG et SA20 PKFG, le changement de noyau réside dans le paramètre de pas de filetage tandis que toutes les dimensions de contour et les données de charge restent inchangées par rapport aux spécifications standard d'origine. Par exemple, la norme SA18PK correspond au filetage grossier M18 × 2,5, la variante à pas fin correspondante SA18PKFG se transforme en filetage fin M18 × 1,5 ; Un pas de filetage plus petit apporte une plus grande précision de réglage pour la longueur de la tige de traction, largement utilisé dans les équipements d'étalonnage d'instruments de précision, le mécanisme de micro-ajustement de machine-outil à commande numérique et le montage de production d'automatisation intelligente.

5.1 Répartition de l’industrie des applications à trois cœurs

Premièrement, l'industrie de fabrication automatisée, y compris les dispositifs d'automatisation CNC, les articulations de bras robotiques industriels et les mécanismes de réglage de la tension des lignes de convoyeur, constituent le plus grand domaine de consommation en aval des spécifications petites et moyennes SA5PK ~ SA16PK. Ces équipements fonctionnent en continu pendant longtemps dans un atelier intérieur à température constante avec une faible concentration de poussière et une charge alternée moyenne. La propriété autolubrifiante élimine l'entretien d'arrêt régulier, aidant la ligne de production automatisée à maintenir un calendrier de production ininterrompu toute l'année. De nombreux fabricants d'équipements d'automatisation nationaux et étrangers ont répertorié cette série comme pièce correspondante standard de l'ensemble de liaison intelligent de nouvelle génération afin de réduire de plus de 40 % les coûts de maintenance d'exploitation ultérieurs des équipements.

Deuxièmement, le domaine des machines de construction et des machines agricoles sélectionne principalement les spécifications de grande taille SA18PK ~ SA25PKFG pour la tige de traction de direction, le joint articulé de vérin hydraulique et la pièce de connexion de suspension du chargeur, de la pelle et du gros tracteur. Un tel équipement fonctionne à l'extérieur toute l'année face au sable, à la boue, à l'eau de pluie et aux fluctuations drastiques de la température ambiante de moins 20 ℃ à plus de 50 ℃, la coque extérieure plaquée zinc et la doublure autolubrifiante en PTFE résistent conjointement à l'érosion environnementale externe sévère, évitant ainsi le blocage fréquent des roulements et les défaillances par abrasion causées par la paire de friction interne envahissant la boue. Sur le marché de l'entretien des machines agricoles rurales, de nombreux ateliers de réparation choisissent de remplacer les embouts de tige graissés d'origine par ce produit autolubrifiant afin de réduire évidemment la charge de travail annuelle d'entretien après-vente des véhicules agricoles.

Troisièmement, les nouveaux équipements énergétiques, les équipements de dépoussiérage pour la protection de l'environnement et le mécanisme de transmission du gouvernail des petits navires océaniques adoptent une variante personnalisée en acier inoxydable pour s'adapter à l'environnement de travail à forte humidité, au brouillard salin et aux gaz corrosifs. La configuration globale en acier inoxydable 316 évite complètement la défaillance de la rouille dans une atmosphère humide et corrosive de longue durée, prolongeant ainsi considérablement le cycle de remplacement des pièces de rechange de l'équipement.

Conseils d’installation pratiques de base

1. Nettoyez complètement le filetage interne du trou de la tige de traction correspondant avant de visser le filetage de l'extrémité de la tige pour éviter de rayer la surface du filetage lors de l'assemblage.
2. Contrôlez le couple de vissage dans une plage raisonnable en vous référant aux spécifications du filetage, un couple excessif déformera le boîtier extérieur et endommagera le revêtement interne en PTFE.
3. Réservez une marge de rotation libre de 3 à 5 degrés au niveau du joint articulé après l'installation pour éviter une défaillance bloquée causée par la superposition des tolérances dimensionnelles de l'installation.

7.1 Normes d’inspection clés pour l’audit du fabricant

Premièrement, donner la priorité aux fabricants disposant d'un atelier de production complet et indépendant comprenant le traitement de forgeage/tournage, le traitement de surface par galvanoplastie et un laboratoire d'essais de charge des produits finis ; ces fournisseurs de production intégrés peuvent contrôler indépendamment la qualité de chaque lien de production, évitant ainsi l'externalisation du traitement conduisant à une fluctuation instable de la qualité des lots des roulements finis. De nombreuses petites sociétés commerciales sans atelier de production s'approvisionnent en produits dans de petits ateliers dispersés, incapables d'unifier les normes de matières premières et les paramètres techniques, ce qui entraîne souvent une qualité incohérente des différents lots de livraison.

Deuxièmement, exiger des fournisseurs qu'ils fournissent un rapport de test de charge tiers et un certificat d'inspection des matières premières avant la commande en gros formelle, les fabricants qualifiés peuvent délivrer le document de certification des matériaux correspondant correspondant aux marchandises de livraison par lots pour garantir la conformité du produit avec la norme industrielle internationale en matière de roulement d'extrémité de tige. Pour les clients étrangers important sur les marchés de l’UE et de l’Amérique du Nord, confirmez si les produits répondent aux normes locales de revêtement de protection de l’environnement afin d’éviter le risque de détention lors du dédouanement causé par une composition de galvanoplastie de surface non qualifiée.

Troisièmement, confirmer la politique de support technique après-vente, y compris le cycle de réponse personnalisé aux modifications des dessins, la réglementation du remplacement des produits défectueux et le canal de consultation technique après-vente à l'étranger. D'excellents fabricants fournissent un service gratuit de consultation des paramètres techniques aux concepteurs d'équipements pendant la phase de sélection du modèle de précommande, aidant ainsi les clients à effectuer un calcul précis de correspondance des spécifications afin de réduire les pertes d'approvisionnement en mauvais modèles.
