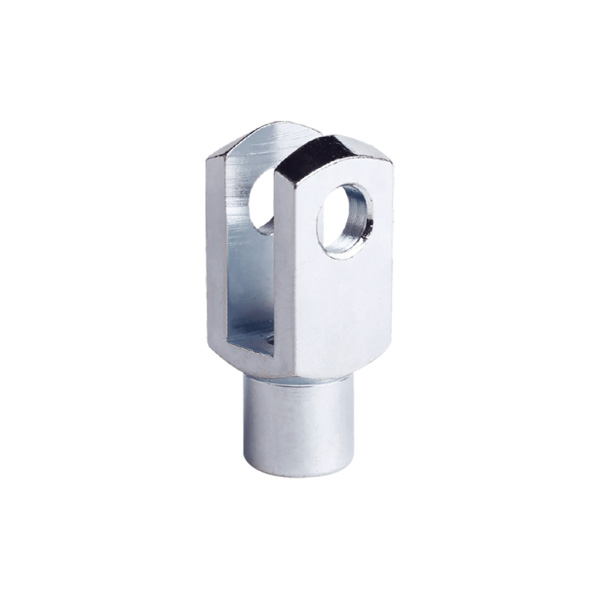

Chapes DIN71752 DIN ISO8140 CETOP

La série FK est notre gamme standard de chapes métriques également connues sous le nom d'extrémités à chape et à fourche. En plus de notre gamme de catalogue, nous avons produit des milliers de chapes spéciales pour répondre aux applications individuelles de nos clients. Veuillez donc vous renseigner pour tout article non illustré. Des ensembles de chapes en acier inoxydable sont également disponibles. vous pouvez être assuré d'acheter des chapes DIN71752 DIN ISO8140 CETOP dans notre usine.
Les articulations à chape ou les assemblages de chapes avec axes, boulons ou circlips sont tous disponibles selon vos besoins.
Convient aux vérins pneumatiques, ressorts à gaz, câbles

envoyer une demande

Description du produit

Numéro de pièce.	Dimensions																Poids
	d₁ H₉	g ±0,5	a₁ h₁₁	a₂ +0,30 -0,16	b₁ B₁₃	b₂ Adm. Variation		d₂ Filetage standard Filetage à pas fin		d₃ 0,3	f ±0,2	l₁ ±0,5	l₂ Adm. Variation		l₃ ±0,2	r	Kg≈
FK4X8	4	8	8	8	4	4	B13	M4X0.7		8	0.5	21	16	±0,3	6.0	0.5	0.005
FK4X16	4	16	8	8	4	4	B13	M4X0.7		8	0.5	29	24	±0,3	6.0	0.5	0.007
FK5X10	5	10	10	10	5	5	B13	M5X0.8		9	0.5	26	20	±0,3	7.5	0.5	0.009
FK5X20	5	20	10	10	5	5	B13	M5X0.8		9	0.5	36	30	±0,3	7.5	0.5	0.013
FK6X12	6	12	12	12	6	6	B13	M6X1		10	0.5	31	24	±0,3	9.0	0.5	0.015
FK6X24	6	24	12	12	6	6	B13	M6X1		10	0.5	43	36	sol 0,4	9.0	0.5	0.021
FK8X16	8	16	16	16	8	8	B13	M8X1.25		14	0.5	42	32	±0,4	12.0	0.5	0.037
FK 8X16 FG	8	16	16	16	8	8	B13		M8X1	14	0.5	42	32	±0,4	12.0	0.5	0.037
FK8X32	8	32	16	16	8	8	B13	M8X1.25		14	0.5	58	48	±0,4	12.0	0.5	0.054
FK 8X32 FG	8	32	16	16	8	8	B13		M8X1	14	0.5	58	48	±0,4	12.0	0.5	0.054
FK10X20	10	20	20	20	10	10	B13	M10X1.5		18	0.5	52	40	±0,4	15.0	0.5	0.074
FK 10X20 FG	10	20	20	20	10	10	B13		M10X1.25	18	0.5	52	40	±0,4	15.0	0.5	0.074
FK10X40	10	40	20	20	10	10	+0,7 +0,15	M10X1.5		18	0.5	72	60	±0,4	15.0	0.5	0.116
FK 10X40 FG	10	40	20	20	10	10	+0,7 +0,15		M10X1.25	18	0.5	72	60	±0,4	15.0	0.5	0.116
FK12X24	12	24	24	24	12	12	+0,7 +0,15	M12X1.75		20	0.5	62	48	±0,4	18.0	0.5	0.121
FK 12X24 FG	12	24	24	24	12	12	+0,7 +0,15		M12X1.25	20	0.5	62	48	±0,4	18.0	0.5	0.121
FK12X48	12	48	24	24	12	12	+0,7 +0,15	M12X1.75		20	0.5	86	72	±0,4	18.0	0.5	0.175
FK 12X48 FG	12	48	24	24	12	12	+0,7 +0,15		M12X1.25	20	0.5	86	72	±0,4	18.0	0.5	0.175
FK14X28	14	28	27	27	14	14	+0,7 +0,15	M14X2		24	1.0	72	56	±0,4	22.5	1.0	0.178
FK 14X28 FG	14	28	27	27	14	14	+0,7 +0,15		M14X1.5	24	1.0	72	56	±0,4	22.5	1.0	0.178
FK14X56	14	56	27	27	14	14	+0,7 +0,15	M14X2		24	1.0	101	85	±0,4	22.5	1.0	0.258
FK 14X56 FG	14	56	27	27	14	14	+0,7 +0,15		M14X1.5	24	1.0	101	85	±0,4	22.5	1.0	0.258
FK16X32	16	32	32	32	16	16	+0,7 +0,15	M16X2		26	1.0	83	64	±0,4	24.0	1.0	0.282
FK 16X32 FG	16	32	32	32	16	16	+0,7 +0,15		M16X1.5	26	1.0	83	64	0,4	24.0	1.0	0.282
FK16X64	16	64	32	32	16	16	+0,7 +0,15	M16X2		26	1.0	115	96	±0,4	24.0	1.0	0.411
FK 16X64 FG	16	64	32	32	16	16	+0,7 +0,15		M16X1.5	26	1.0	115	96	±0,4	24.0	1.0	0.411
FK18X36	18	36	36	36	18	18	+0,7 +0,15	M18X2.5		30	1.0	94	72	±0,4	27.0	1.5	0.39
FK 18X36 FG	18	36	36	36	18	18	+0,7 +0,15		M18X1.5	30	1.0	94	72	±0,4	27.0	1.5	0.39
FK 20X40	20	40	40	40	20	20	+0,7 +0,15	M20X2.5		34	1.0	105	80	±0,4	30.0	1.5	0.55
FK 20X40 FG	20	40	40	40	20	20	+0,7 +0,15		M20X1.5	34	1.0	105	80	±0,4	30.0	1.5	0.55
FK 20X80	20	80	40	40	20	20	+0,7 +0,15	M20X2.5		34	1.0	145	120	±0,4	30.0	1.5	0.80
FK 20X80 FG	20	80	40	40	20	20	+0,7 +0,15		M20X1.5	34	1.0	145	120	±0,4	30.0	1.5	0.80
FK 25X50	25	50	50	50	25	25	+0,7 +0,15	M24X3		42	1.5	132	100	±0,4	36.0	1.5	1.10
FK 25X50 FG	25	50	50	50	25	25	+0,7 +0,15		M24X2	42	1.5	132	100	±0,4	36.0	1.5	1.10
FK 28X56	28	56	55	55	28	28	+0,7 +0,15	M27X3		48	1.5	148	112	±0,4	40.0	2.0	1.50
FK 28X56 FG	28	56	55	55	28	28	+0,7 +0,15		M27X2	48	1.5	148	112	±0,4	40.0	2.0	1.50
FK 30X54 FG	30	54	55	55	30	30	+0,7 +0,15		M27X2	48	1.5	148	110	±0,4	40.0	2.0	1.44
FK 30X60	30	60	60	60	30	30	+0,7 +0,15	M30X3.5		52	1.5	160	120	±0,4	42.0	2.0	1.97
FK 30X60 FG	30	60	60	60	30	30	+0,7 +0,15		M30X2	52	1.5	160	120	±0,4	42.0	2.0	1.97
FK 35X54 FG	35	54	70	70	35	35	+0,7 +0,15		M36X2	60	2.0	188	144	±0,4	54.0	3.0	2.93
FK 35X72	35	72	70	70	35	35	+0,7 +0,15	M36X4		60	2.0	188	144	±0,4	54.0	3.0	2.93
FK 35X72 FG	35	72	70	70	35	35	+0,7 +0,15		M36X2	60	2.0	188	144	±0,4	54.0	3.0	2.93
FK 36X72	35	72	70	70	36	36	+0,7 +0,15	M36X4		60	2.0	188	144	±0,4	54.0	3.0	2.93
FK 36X72 FG	35	72	70	70	36	36	+0,7 +0,15		M36X2	60	2.0	188	144	±0,4	54.0	3.0	2.93
FK 40X84 FG	40	84	85	85	40	40	+0,7 +0,15		M42X2	70	3.0	232	168	±0,4	63.5	5.0	5.64
FK 42X84	42	84	85	85	42	42	+0,7 +0,15	M42X4.5		70	3.0	232	168	±0,4	63.5	5.0	5.34
FK 42X84 FG	42	84	85	85	42	42	+0,7 +0,15		M42X2	70	3.0	232	168	±0,4	63.5	5.0	5.34
FK 50X96	50	96	96	96	50	50	+0,7 +0,15	M48X5		82	3.0	265	192	±0,4	73.0	5.0	7.86
FK 50X96 FG	50	96	96	96	50	50	+0,7 +0,15		M48X2	82	3.0	265	192	±0,4	73.0	5.0	7.86

Code de filetage : filetage à pas fin – FG, filetage à gauche – LH, filetage à pas fin et à pas gauche-FGLH.

Traitements de matériaux et de surfaces :

1) Acier à faible teneur en carbone Q235A ; Enduit d'huile antirouille, de zingage ou de nickelage.

2) Acier inoxydable alternatif 304, acier inoxydable 303, acier inoxydable 316 ; Passivation superficielle.

3) Aluminium alternatif 6061 ; Nettoyage de surface ou finition anodisée.

4) Acier au carbone moyen alternatif 45 ; Enduit d'huile antirouille, de zingage ou de nickelage.

Ningbo Dongzhou Transmission Co., Ltd est bien équipé avec plus de 300 toutes sortes d'équipements d'usinage de précision et d'instruments de test professionnels. Ningbo Dongzhou Transmission Co., Ltd est le leader des fabricants de chapes DIN71752 et des fournisseurs de chapes de type FK DIN71752 / DIN ISO8140 / CETOP M4-M48 spécialisés dans la fabrication de pièces de rechange mécaniques, de pièces de machines agricoles et de pièces automobiles comme les chapes, les boulons, les clips, les embouts de tige, Roulement lisse sphérique radial, joints à rotule, etc. Les produits non standard peuvent être conçus et mis en production selon des échantillons ou des dessins en conséquence. Les chapes de la série FK fabriquées en usine DIN71752 / DIN ISO8140 / CETOP M4-M48 sont bien accueillies sur les marchés nationaux et étrangers comme les États-Unis, l'Europe, le Moyen-Orient, l'Asie du Sud-Est, etc. Nous vendons également ces produits en gros dans le monde entier.
