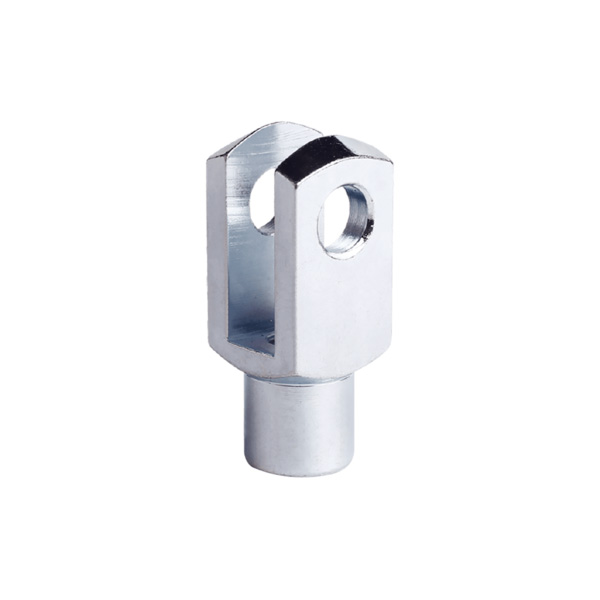

Chapes avec arbre rotatif
Ils ont les mêmes dimensions que la norme DIN71752, mais les chapes avec arbre rotatif sont rotatives, il n'est donc pas nécessaire d'ajuster la position radiale lors du montage. L'arbre oscillant compensera les mouvements radiaux enfermés par des axes ou des leviers qui ne sont pas précisément isolés ou par un câble Bowden. Lors du montage, toutes les pièces mobiles et surfaces de contact doivent être lubrifiées.
envoyer une demande
Description du produit
|
Numéro de pièce. |
Dimensions |
Charge statique |
Poids |
|||||||||
|
|
a |
b |
d1 |
d2 |
d3 |
l1 |
l2 |
l3 |
l4 |
sw |
|
|
|
FKR 4X8 |
8 |
4 |
4 |
M4 |
8 |
8 |
16 |
21 |
3.0 |
6 |
500 |
0. 006 |
|
FKR 4X16 |
8 |
4 |
4 |
M4 |
8 |
16 |
24 |
29 |
3.0 |
6 |
500 |
0. 008 |
|
FKR 5X10 |
10 |
5 |
5 |
M5 |
9 |
10 |
20 |
26 |
4. 0 |
7 |
800 |
0. 010 |
|
FKR 5X20 |
10 |
5 |
5 |
M5 |
9 |
20 |
30 |
36 |
4. 0 |
7 |
800 |
0. 014 |
|
FKR 6X12 |
12 |
6 |
6 |
M6 |
10 |
12 |
24 |
31 |
5. 5 |
9 |
2400 |
0. 016 |
|
FKR 6X24 |
12 |
6 |
6 |
M6 |
10 |
24 |
36 |
43 |
5. 5 |
9 |
2400 |
0. 023 |
|
FKR 8X16 |
16 |
8 |
8 |
M8 |
14 |
16 |
32 |
42 |
8. 0 |
12 |
3400 |
0. 038 |
|
FKR 8X32 |
16 |
8 |
8 |
M8 |
14 |
32 |
48 |
58 |
8. 0 |
12 |
3400 |
0,055 |
|
FKR 10X20 |
20 |
10 |
10 |
M10 |
18 |
20 |
40 |
52 |
11.5 |
16 |
6000 |
0,080 |
|
FKR 10X40 |
20 |
10 |
10 |
M10 |
18 |
40 |
60 |
72 |
11.5 |
16 |
6000 |
0. 120 |
|
FKR 12X24 |
24 |
12 |
12 |
M12 |
20 |
24 |
48 |
62 |
14. 0 |
18 |
14000 |
0. 125 |
|
FKR 12X48 |
24 |
12 |
12 |
M12 |
20 |
48 |
72 |
86 |
14. 0 |
18 |
14000 |
0. 180 |
|
FKR 14X28 |
27 |
14 |
14 |
M14 |
24 |
28 |
56 |
72 |
18.5 |
22 |
16000 |
0. 190 |
|
FKR 14X56 |
27 |
14 |
14 |
M14 |
24 |
56 |
85 |
101 |
18.5 |
22 |
16000 |
0. 265 |
|
FKR16X32 |
32 |
16 |
16 |
M16 |
26 |
32 |
64 |
83 |
20. 0 |
24 |
18000 |
0. 300 |
|
FKR 16X64 |
32 |
16 |
16 |
M16 |
26 |
64 |
96 |
115 |
20. 0 |
24 |
18000 |
0. 430 |
Code de filetage : filetage à pas fin – FG, filetage à gauche – LH, filetage à pas fin et à pas gauche-FGLH.
Traitements de matériaux et de surfaces :
Fourche : acier à faible teneur en carbone Q235A ; Enduit d'huile antirouille, de zingage ou de nickelage.
Arbre : acier au carbone moyen 45 ; Enduit d'huile antirouille, de zingage ou de nickelage.
Anneau : acier à ressort ; Enduit d'huile antirouille, de zingage ou de nickelage.
Ningbo Dongzhou Transmission Co., Ltd est bien équipé avec plus de 300 toutes sortes d'équipements d'usinage de précision et d'instruments de test professionnels. Ningbo Dongzhou Transmission Co., Ltd est le principal fabricant de chapes avec arbre rotatif et de fournisseurs de chapes avec arbre rotatif spécialisés dans la fabrication de pièces de rechange mécaniques, de pièces de machines agricoles et de pièces automobiles telles que des chapes, des boulons, des clips, des embouts de tige, des roulements lisses sphériques radiaux, Rotules et ainsi de suite. Les produits non standard peuvent être conçus et mis en production selon des échantillons ou des dessins en conséquence. Les chapes fabriquées en usine avec arbre rotatif sont bien accueillies sur les marchés nationaux et étrangers comme les États-Unis, l'Europe, le Moyen-Orient, l'Asie du Sud-Est, etc. Nous vendons également ces produits en gros dans le monde entier.
Balises actives: Chapes avec arbre rotatif, Chine, fabricant, fournisseur, usine, sur mesure, en stock
