Roulements lisses sphériques radiaux : la solution de roulements à alignement automatique pour les applications à usage intensif

Dans de nombreux systèmes mécaniques, les arbres et les composants de connexion ne fonctionnent pas toujours dans un alignement parfait. De petites erreurs d'installation, des déformations structurelles ou des charges changeantes peuvent créer des contraintes supplémentaires sur les roulements ordinaires.

C'est iciRoulements lisses sphériques radiauxdevenir précieux. Contrairement aux roulements conventionnels qui reposent sur des billes ou des rouleaux, les rotules lisses utilisent une structure de contact glissant qui permet un mouvement angulaire tout en supportant des charges radiales.

Des machines de construction et systèmes automobiles aux équipements industriels et dispositifs d'automatisation, ces roulements contribuent à améliorer la flexibilité mécanique, à réduire la concentration des contraintes et à maintenir un fonctionnement stable dans des conditions difficiles.

Que sont les roulements lisses sphériques radiaux ?

Un roulement lisse sphérique radial est un type de roulement lisse conçu principalement pour supporter des charges radiales tout en permettant un mouvement de rotation et un désalignement angulaire entre les composants connectés.

La structure de base se compose généralement de :

Une bague extérieure avec une surface intérieure sphérique

Une bague intérieure avec une surface extérieure sphérique

Une surface de contact glissante entre les deux anneaux

La conception sphérique permet à la bague intérieure de s'incliner à l'intérieur de la bague extérieure, ce qui rend le roulement adapté aux applications où des changements d'alignement peuvent se produire.

Comment fonctionnent les rotules lisses ?

Contrairement aux roulements à billes, les rotules lisses n'utilisent pas d'éléments roulants.

Leur fonctionnement dépend du mouvement de glissement entre deux surfaces courbes.

Lorsque l'arbre bouge :

La bague intérieure tourne ou s'incline à l'intérieur de la bague extérieure.

La surface de contact sphérique répartit la charge.

Le roulement compense le désalignement angulaire.

Cette conception permet un mouvement fluide même lorsque les composants connectés ne sont pas parfaitement alignés.

Pourquoi les roulements lisses sphériques radiaux sont-ils différents des roulements traditionnels ?

Les roulements traditionnels sont excellents pour la rotation à grande vitesse, mais ils présentent des limites lorsqu'il s'agit de :

Désalignement

Mouvement oscillant

Charges d'impact élevées

Espace d'installation limité

Les rotules lisses sont conçues pour les situations où la flexibilité et la capacité de charge sont plus importantes que la vitesse de rotation extrêmement élevée.

Pourquoi les rotules lisses n’ont-elles pas toujours besoin d’éléments roulants ?

De nombreuses personnes associent les roulements à des billes ou à des rouleaux en acier. Cependant, les roulements lisses existent depuis bien plus longtemps que les roulements modernes.

La raison pour laquelle les rotules restent largement utilisées aujourd’hui est simple :

Dans certaines applications, le glissement contrôlé est plus fiable que le roulement.

Par exemple:

Vérins hydrauliques

Systèmes de suspension

Joints pour matériel de construction

Ces systèmes subissent souvent des mouvements de balancement répétés plutôt qu'une rotation continue. Les éléments roulants ne constituent pas toujours la meilleure solution car l’angle de mouvement est limité et les charges peuvent être très élevées.

Principaux types de roulements lisses sphériques radiaux

1. Roulements lisses sphériques acier sur acier

Cette conception traditionnelle utilise des surfaces de contact en acier.

Avantages :

Capacité de charge élevée

Convient aux applications lourdes

Peut résister aux charges de choc

Applications typiques :

Engins de chantier

Matériel agricole

Mécanismes industriels

Cependant, une lubrification régulière est généralement nécessaire.

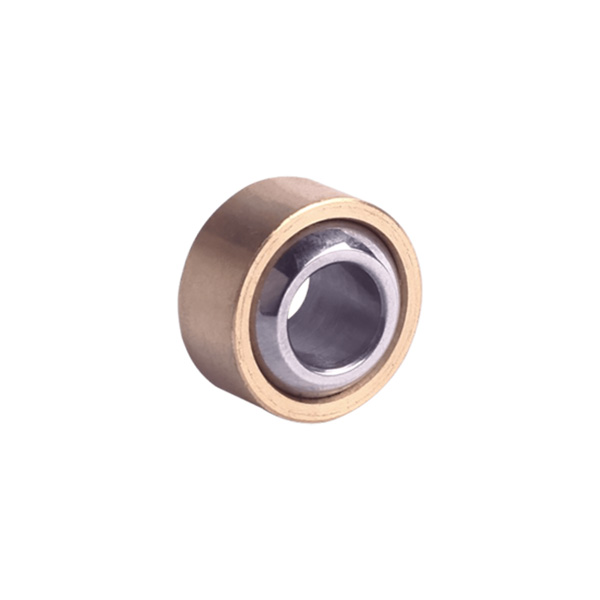

2. Roulements lisses sphériques sans entretien

Ces roulements utilisent des matériaux de glissement spéciaux tels que :

Couches composites PTFE

Matériaux renforcés de fibres

Revêtements autolubrifiants

Avantages :

Entretien réduit

Aucune lubrification fréquente requise

Convient aux environnements d'exploitation plus propres

3. Roulements sphériques à extrémité de tige

Ceux-ci combinent une rotule lisse avec un boîtier fileté.

Applications courantes :

Systèmes de contrôle

Mécanismes de direction

Liaisons réglables

Caractéristiques de performance clés

Capacité de charge élevée

Étant donné que la zone de contact est plus grande que celle de nombreux modèles de roulements, les rotules lisses peuvent supporter des forces radiales importantes.

Ils sont souvent utilisés là où l'équipement présente :

Forte pression

Chargement par choc

Mouvement répété

Capacité d'auto-alignement

L’un des principaux avantages est la possibilité de compenser le désalignement angulaire.

Cela permet de réduire :

Chargement inégal

Contrainte de bord

Usure prématurée

Convient au mouvement oscillant

De nombreuses machines ne nécessitent pas de rotation continue.

Les exemples incluent :

Vérins hydrauliques se déplaçant d'avant en arrière

Articulations robotiques

Composants de suspension

Les rotules lisses fonctionnent bien dans ces situations.

Applications courantes des roulements lisses sphériques radiaux

Machines de construction

Utilisé dans :

Excavatrices

Grues

Chargeurs

Matériel de terrassement

Ces machines génèrent des forces importantes et des mouvements articulaires fréquents.

Systèmes automobiles

Les applications incluent :

Systèmes de suspension

Composants de direction

Mécanismes de liaison

Équipement industriel

On le trouve couramment dans :

Systèmes hydrauliques

Presses

Équipement d'automatisation

Ensembles mécaniques lourds

Équipements aérospatiaux et de défense

Les versions hautes performances sont utilisées là où la fiabilité et le contrôle du poids sont importants.

Sélection des matériaux pour les rotules lisses

Différentes applications nécessitent différents matériaux.

La sélection des matériaux affecte :

Résistance à l'usure

Résistance à la corrosion

Capacité de charge

Durée de vie

Facteurs affectant la durée de vie des roulements

Conditions de charge

Des charges excessives peuvent accélérer l’usure.

Les facteurs importants comprennent :

Charge statique

Charge dynamique

Force d'impact

Lubrification

Pour les roulements acier sur acier lubrifiés, une lubrification appropriée est essentielle.

Cela aide :

Réduire les frictions

Prévenir les dommages aux surfaces

Prolonger la durée de vie

Environnement opérationnel

Conditions environnementales telles que :

Poussière

Humidité

Température

Exposition chimique

peut influencer les performances des roulements.

Conseils d'entretien

Vérifiez le dégagement excessif

Un mouvement ou un relâchement accru peut indiquer une usure interne.

Maintenir une bonne lubrification

Pour les conceptions lubrifiées, respectez des intervalles de lubrification appropriés.

Inspecter les composants de connexion

Étant donné que les rotules sont souvent installées dans les joints, l'usure des composants environnants doit également être vérifiée.
