Embouts de tige : un guide de profondeur, de la sélection à l'installation

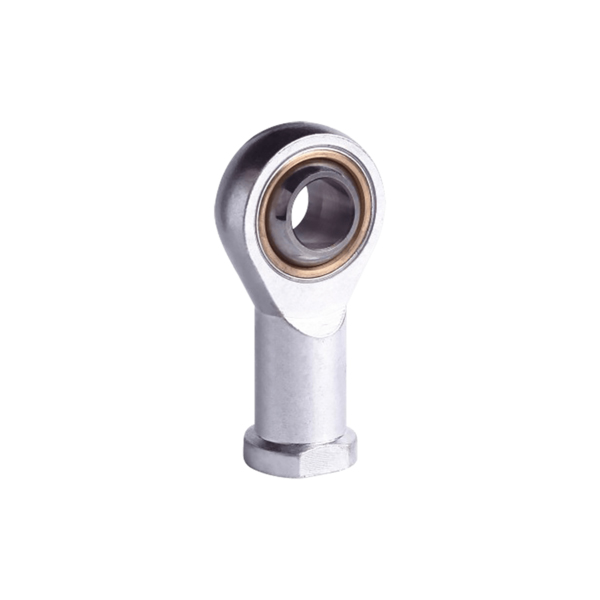

Extrémités de tige(également connus sous le nom de joints Heim ou joints roses) sont des composants de liaison mécanique courants que l'on trouve dans les suspensions des voitures de course, les systèmes de contrôle des avions, l'automatisation industrielle et même les machines agricoles. Leur principal avantage réside dans leur conception à rotule lisse, qui permet un désalignement angulaire lors du transport de charges, combinée à un corps fileté pour le réglage de la longueur.

Cependant, ce composant apparemment simple recèle de nombreux pièges lors de sa sélection, de son installation et de son utilisation. De nombreuses pannes ne sont pas dues à des défauts du produit, mais plutôt au fait que la pièce a été utilisée dans la mauvaise application ou mal installée. Cet article explore les pratiques d'ingénierie nécessaires à la sélection et à l'utilisation appropriées des roulements d'extrémité de bielle.

1. Sélection : le fondement de la performance et de la longévité

La sélection d'un roulement d'extrémité de tige est bien plus complexe que simplement « en choisir un par taille ». Vous devez évaluer de manière exhaustive la charge, le type de mouvement, l’environnement, les exigences de maintenance, etc.

1.1 Matériau et résistance : compromis pour les applications critiques

Les matériaux d'extrémité de tige courants comprennent l'acier doux, l'alliage d'aluminium, l'acier inoxydable et l'acier chromoly. Chacun offre des compromis distincts en termes de solidité, de poids et de résistance à la corrosion.

Acier chromoly (par exemple 4130) : Pour les applications critiques telles que les suspensions de voitures de course et les systèmes de contrôle d'avions, l'acier chromoly est généralement le premier choix. Il offre une solidité et une résistance à la fatigue supérieures, ce qui le rend capable de supporter des charges élevées et des contraintes cycliques.
Alliage d'aluminium (par exemple 7075-T6) : son principal avantage est le gain de poids. Cependant, sa capacité de charge est comparable à celle de l’acier doux et ses caractéristiques d’allongement sont médiocres. Sous des charges élevées, il a tendance à se fracturer plutôt qu'à se plier, ce qui le rend impropre aux applications porteuses principales.
Acier inoxydable : Offre une bonne résistance à la corrosion, mais la résistance varie considérablement selon la qualité. Dans les environnements corrosifs où la résistance est primordiale, vous devrez peut-être quand même opter pour de l'acier chromoly avec un revêtement protecteur.
Acier doux : peu coûteux mais a une résistance limitée. Non recommandé pour tout élément porteur structurellement important.

1.2 Conception de la lubrification : autolubrification ou maintenance requise

La méthode de lubrification détermine directement le cycle de maintenance et la durée de vie du produit.

• Type doublé PTFE (téflon) (autolubrifiant) : comporte une doublure en tissu PTFE entre la bille et le boîtier. Il s’agit d’une conception autolubrifiante et sans entretien. Les principaux avantages sont les suivants : aucune lubrification requise (ce qui empêche également l'attraction de la saleté, prolongeant la durée de vie), un jeu interne proche de zéro (aucun jeu pour une plus grande précision) et un couple de cavage constant. Les experts d'Aurora Bearing notent que les embouts de tige métal sur métal possèdent intrinsèquement un jeu qui augmente avec l'usure, tandis que les revêtements en PTFE éliminent le jeu initial pour des performances plus constantes à long terme. Dans l'aviation, vous devez suivre strictement le numéro de pièce d'origine du fabricant. La substitution d'alternatives peut entraîner un « couple de décollage » dépassant les spécifications, conduisant potentiellement à un grippage et un blocage du système de commande.

• Type métal sur métal (nécessite une lubrification) : Les paires de friction acier/acier ou acier/bronze nécessitent un graissage régulier. Ils conviennent aux applications impliquant des charges alternées, des angles d'oscillation modérés et des vitesses de glissement modérées.

1.3 Type de charge et de mouvement

Différentes applications exigent des caractéristiques d'extrémité de tige totalement différentes.

• Rotation à grande vitesse + charge modérée : donnez la priorité aux extrémités de tige avec des roulements à billes ou à rouleaux pour un mouvement de rotation fluide.

• Faible vitesse et charge lourde : les embouts de tige de type à roulement lisse (coulissants) sont idéaux, capables de résister à des contraintes statiques élevées.

• Mouvement oscillant (pivotant à petit angle) : les types coulissants à revêtement PTFE et métal sur métal conviennent. Notez que les revêtements en PTFE ont une capacité de dissipation thermique limitée en cas d'oscillation à haute fréquence. Consultez les données du fabricant pour connaître les limites spécifiques.

2. Installation : erreurs courantes pouvant être fatales

Une installation correcte est essentielle pour obtenir des performances et éviter une panne prématurée. Une installation incorrecte oblige l’extrémité de la tige à résister à des moments de flexion pour lesquels elle n’a jamais été conçue.

2.1 Évitez les charges de flexion

Les roulements d'extrémité de tige sont conçus pour supporter des charges de tension ou de compression pures. Dans une conception structurelle appropriée, vous devez activement éviter de les soumettre à des charges de flexion.

Cas d'erreur classique : dans une conception de suspension à double triangulation, reliant la tige de poussée à une extrémité de tige sur le bras de commande inférieur (LCA). Lors du freinage, le couple de freinage traverse le bras inférieur et impose un moment de flexion massif à l'extrémité de la tige. Ce n'est pas le cas de charge prévu. La bonne pratique consiste à monter la tige de poussée sur le montant/la broche.
Principe de base : Bien que certains puissent surdimensionner les extrémités des tiges pour résister à la force brute aux charges de flexion, cela viole les principes d'ingénierie solides. En éliminant les charges de flexion, vous pouvez utiliser des embouts de tige plus petits et plus légers, obtenant ainsi une optimisation des performances et du poids.

2.2 Longueur minimale d'engagement du filetage

Pour les extrémités de tige filetée (filetages mâles et femelles), assurez-vous d'une longueur d'engagement du filetage minimale absolue ; sinon, cela entraînera un dénudage ou une fracture du filetage au point de connexion.

• Méthode du trou témoin : de nombreuses tiges de poussée comportent un trou témoin situé à une distance de 1 à 1,5 fois le diamètre du filetage de la face de l'extrémité de la tige. Par exemple, avec un filetage 1/4-28, le trou se trouve à 1/4 de pouce de la face. Après l'installation, ce trou doit être entièrement recouvert (la profondeur de vissage doit dépasser ce point) pour que le raccordement soit considéré comme sûr.

• Vérification pratique : Si la confirmation visuelle est impossible, utilisez un fil de sécurité de 0,020 pouce pour sonder le trou témoin. Si le fil passe à travers, cela indique un engagement insuffisant du fil, ce qui est absolument inacceptable.

• 2.3 Verrouillage et rétention

• Écrou de contrôle/contre-écrou : toute extrémité de tige ajustée à sa position finale doit être fixée avec un contre-écrou et marquée avec de la peinture à rayures de couple.

• Rondelle de capture : dans les applications à haut risque comme les avions ou les voitures de course, envisagez d'installer une rondelle de grand diamètre (par exemple, AN970) sur un côté de l'extrémité de la tige. Si le boîtier de l'extrémité de la tige se fissure et que le roulement s'échappe, cette rondelle de capture peut toujours retenir le roulement dans son point de montage, maintenant ainsi l'intégrité de la tringlerie de commande de base et évitant une défaillance catastrophique.

3. Entretien et inspection

À moins qu'une extrémité de tige ne soit spécifiquement conçue pour être « sans entretien », une inspection régulière est le seul moyen de garantir la sécurité et la fiabilité.

• Inspection du jeu : La vérification la plus intuitive consiste à détecter le « négligence » entre la balle et le boîtier. Pour les suspensions de voitures de course, en particulier les embouts de biellette avant sur les configurations à quatre bras ou à barre d'échelle qui supportent de lourdes charges, vérifiez régulièrement tout jeu ou grippage anormal.

• Inspection de la surface : pour les embouts de tige métal sur métal, si la surface de la bille présente une décoloration (brunissement, noircissement), une rugosité ou un grippage, cela indique qu'une micro-soudure s'est produite ; un remplacement immédiat est requis.

• Contrôle de flexibilité : articulez manuellement l'extrémité de la tige pour détecter tout "point de friction" ou augmentation anormale de la résistance (couple d'arrachement dépassant les limites). Il s’agit d’un indicateur de ligne rouge dans les applications aéronautiques.

Extrémité de tigeles roulements sont les « joints » qui relient les structures mécaniques. Une application réussie commence par la sélection du bon matériau et du bon type de lubrification, réussit grâce à des conceptions d'installation qui évitent les charges de flexion et est protégée par une inspection rigoureuse de l'engagement du filetage et du jeu interne. Que vous construisiez une voiture de course ou une machine industrielle, le respect de ces principes d'ingénierie fera de ces petits composants des pierres angulaires fiables de votre conception, et non des sources de défaillance cachées.
