Joints d'angle DIN71802

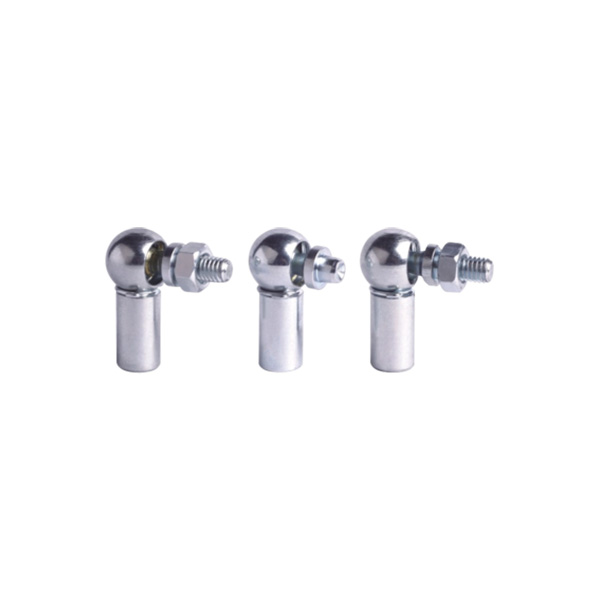

Les joints d'angle DIN71802 de Chine Dongzhou sont nos joints à rotule standard adaptés aux applications de charges industrielles/mécaniques légères à moyennes nécessitant une action douce et une bonne résistance à l'usure. Le capuchon d'étanchéité et l'écrou sont en option selon vos besoins.
envoyer une demande
Description du produit
Les joints d'angle DIN71802 sont un élément mécanique utilisé pour la connexion et la transmission du couple. Sa conception répond aux exigences de l'Organisation internationale de normalisation, garantissant une interchangeabilité et une compatibilité mondiales. Le produit se compose d'une tête sphérique, d'un siège sphérique et d'une poignée sphérique. La tête sphérique est généralement filetée et peut être reliée au siège de la boule, tandis que la poignée sphérique est utilisée pour fixer la position de la tête sphérique et du siège de la boule.
|
Dimensions |
Poids Kg/1000 pièces pour le type |
|||||||||
|
d1 h9 |
d2 |
l2 0,3 |
l3 0,3 |
e min. |
d5 h11 |
l1 0,2 |
a 0,3 |
Logiciel h14 |
A et AS C et CS |
B et BS |
|
8 |
M5 |
10.2 |
9 |
10.2 |
5 |
4.0 7.5 |
22 |
7 |
15.20 |
12.85 13.35 |
|
10 |
M6 |
12.5 |
11 |
11.5 |
6 |
4.5 8.0 |
25 |
8 |
25.20 |
21.30 22.00 |
|
13 |
M8 |
16.5 |
13 |
14.0 |
8 |
5.0 10 |
30 |
11 |
53.10 |
43.10 45.00 |
|
16 |
M10 M12 |
20.0 |
16 |
15.5 |
10 |
6.0 13 |
35 |
13 |
103.8 |
82.30 86.60 |
|
19 |
M14X1,5 M14X2 M16 |
28.0 |
20 |
21.5 |
14 |
12 18 |
45 |
16 |
220.9 |
181.0 188.7 |
1)Type A, B, C sans clip de sécurité sur la douille sphérique ;
Type AS、BS、CS avec clip de sécurité sur la douille sphérique.
2) Rotule de type C、 CS avec surface de clé.
3) Filetage alternatif à gauche pour la douille sphérique.
4) Douille à bille avec ou sans surface de clé ou surface hexagonale selon les besoins.
5) Rotule avec ou sans capuchon d'étanchéité selon les besoins.
6) Rotule avec ou sans écrou selon les besoins.
Traitements de matériaux et de surfaces :
1)Rotule : acier au carbone moyen 45 ; douille à rotule : acier à faible teneur en carbone Q235A ; Circlip et clip de sécurité:acier à ressort.Zingage.
2)Alternative à l'acier inoxydable 304, à l'acier inoxydable 303 ou à l'acier inoxydable 316. Passivation de surface.
