Rotules FS

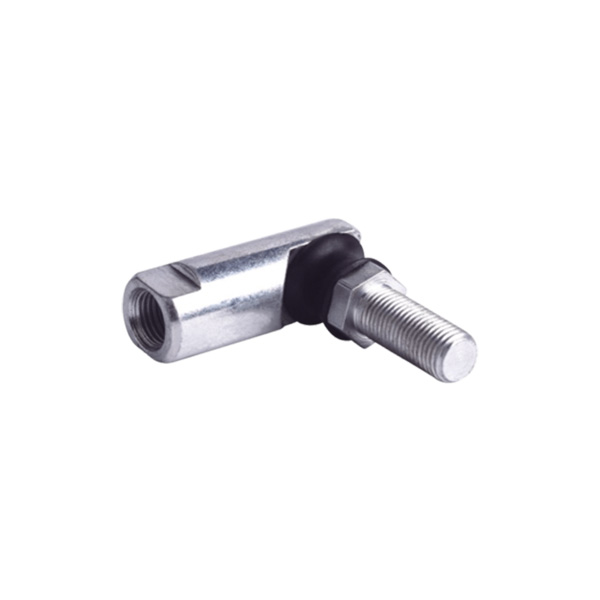

Les joints à rotule Dongzhou FS de Chine sont une gamme de 4 pièces de joints à rotule à ressort adaptés aux applications à charge industrielle/mécanique moyenne. Disponible en tailles de filetage métriques et impériales. sont idéaux pour les conditions d’usure sévères et résistent aux vibrations et aux chocs élevés. La guêtre en néoprène aide à résister à la contamination par la saleté.

envoyer une demande

Description du produit

Les joints à rotule FS, fournisseur de Dongzhou, représentent une gamme complète de 4 joints à rotule à ressort, conçus spécifiquement pour les applications à charge industrielle et mécanique moyenne. Proposées en tailles de filetage métriques et impériales, ces rotules répondent à un large éventail de normes et d'exigences internationales.

Idéales pour fonctionner dans des conditions d'usure sévères, les rotules FS du fabricant de Dongzhou présentent une résistance exceptionnelle aux vibrations et aux chocs élevés, garantissant des performances fiables et une longévité même dans des conditions opérationnelles exigeantes.

Améliorant encore leur durabilité, chaque rotule est équipée d'une guêtre en néoprène, qui agit comme une barrière contre la saleté et la contamination. Cette caractéristique permet de maintenir la propreté et l’intégrité du joint, en empêchant la pénétration de débris qui pourraient autrement compromettre ses performances ou raccourcir sa durée de vie.

En résumé, les joints à rotule China Dongzhou FS constituent une solution robuste et polyvalente pour les applications industrielles et mécaniques moyennes, offrant des performances fiables, une résistance aux conditions difficiles et une facilité de maintenance grâce à leur conception protégée en néoprène.

Numéro de pièce.	Dimension											Test de traction minimum (lb)	Cisaillement minimum (lb)
	d₁	d₂	d₃	L₁	L₂	L₃	L₄	L₅	S	h	J
FS187	10-32-2B	10-32-2A	0.438	0.438	0.469	0.438	0.969	1.219	0.375	0.125	0.375	1000	500
FS250	1/4-28-2B	1/4-28-2A	0.438	0.563	0.469	0.500	0.969	1.219	0.375	0.125	0.375	1000	700
FS312	5/16-24-2B	5/16-24-2A	0.500	0.688	0.531	0.563	1.125	1.406	0.438	0.156	0.438	1575	900
FS375	3/8-24-2B	3/8-24-2A	0.625	0.675	0.688	0.750	1.375	1.688	0.500	0.188	0.500	1700	1700
FS500	1/2-20-2B	1/2-20-2A	0.750	1.125	0.875	1.000	1.938	2.375	0.625	0.250	0.625	1900	2700

1) La structure avec circlip.

2) Filetage alternatif à gauche pour la douille sphérique.

3) Rempli de lubrifiant afin de pouvoir osciller avec agilité sans aucun blocage.

4) Sauf indication contraire, toutes les dimensions sont en pouces.

Traitements de matériaux et de surfaces :

1) Douille à bille. acier au carbone moyen 45 ; tige à rotule : acier au carbone moyen 45 ; Circlip : acier à ressort plaqué zinc. capuchon d'étanchéité:caoutchouc.

2) Alternative en acier inoxydable 304, en acier inoxydable 303 ou en acier inoxydable 316. Passivation de surface.
