Rotules QI

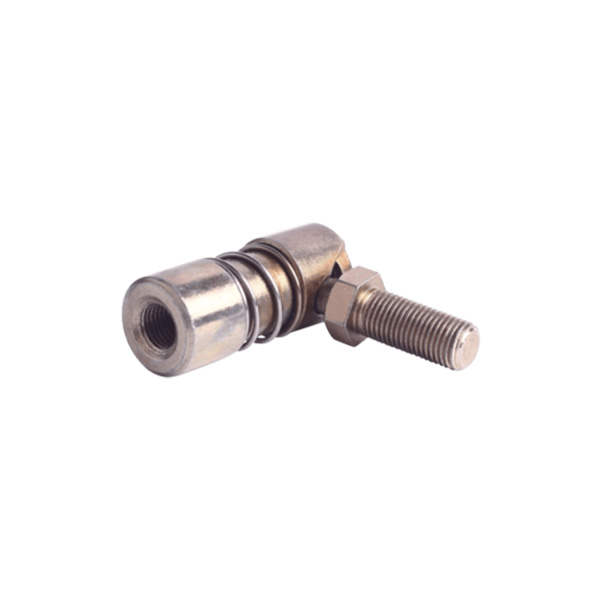

Les rotules QI sont nos rotules à déconnexion rapide utilisées dans les applications où le boîtier doit être facilement déconnecté de la rotule. Ceci est accompli en retirant le boîtier extérieur à ressort. Les tailles et filetages impériaux et métriques sont tous deux disponibles. Particularités : Des tailles et configurations spéciales sont disponibles en volume.

envoyer une demande

Description du produit

Numéro de pièce.	Dimensions												Min. Test de traction	Min. Tondre
	D₁	D₂	A	C	F	G	J	L	M	N	P	S	kg	kg
Ql 187	10-32-2B	10-32-2A	.125	.063	.4375	.4375	.3125	.4375	1.094	.9063	.4375	.250	430	500
QI250	1/4-28-2B	1/4-28-2A	.125	.063	.4690	.5620	.3750	.5620	1.250	.9690	.610	.350	560	500
Ql 312	5/16-24-2B	5/16-24-2A	.156	.094	.5310	.6870	.4370	.6250	1.453	1.1250	.630	.438	1000	1500
375 QL	3/8-24-2B	3/8-24-2A	.187	.094	.6870	.8750	.5000	.7500	1.750	1.3750	.812	.470	1580	2400
500 QL	1/2-20-2B	1/2-20-2A	.250	.094	.8750	1.125	.6250	1.000	2.530	2.0300	1.000	.570	2400	2700

1)Autre filetage à gauche pour la douille sphérique.

2) Rempli de lubrifiant de manière à permettre un balancement agile sans aucun blocage. 3) Sauf indication contraire, toutes les dimensions sont en pouces.

Traitements de matériaux et de surfaces :

1) Douille à bille : acier à faible teneur en carbone Q235A ; Goujon à bille : acier au carbone moyen 45 ; Coque : acier à faible teneur en carbone 20.zingage. Ressort : acier inoxydable 304.

2) Douille à rotule et goujon à rotule : acier inoxydable alternatif 304, acier inoxydable 303 ou acier inoxydable 316. Passivation de surface.

3) Douille à rotule et goujon à rotule : aluminium alternatif 6061 avec traitement d'oxydation anodique.

Ningbo Dongzhou Transmission Co., Ltd est bien équipé avec plus de 300 toutes sortes d'équipements d'usinage de précision et d'instruments de test professionnels. Ningbo Dongzhou Transmission Co., Ltd est le principal fabricant de fournisseurs de joints à rotule QI et de joints à rotule QI spécialisés dans la fabrication de pièces de rechange mécaniques, de pièces de machines agricoles et de pièces automobiles telles que des chapes, des boulons, des clips, des embouts de tige, des roulements lisses sphériques radiaux, des joints à rotule. et ainsi de suite. Les produits non standard peuvent être conçus et mis en production selon des échantillons ou des dessins en conséquence. Les rotules QI fabriquées en usine sont bien accueillies sur les marchés nationaux et étrangers comme les États-Unis, l'Europe, le Moyen-Orient, l'Asie du Sud-Est, etc. Nous vendons également ces produits en gros dans le monde entier.
