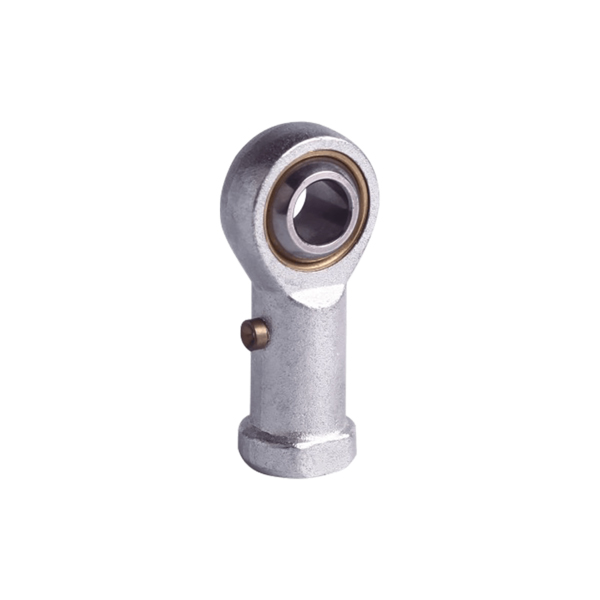

Embouts de tige à entretien requis PHS de l'usine de Dongzhou est notre gamme de 3 pièces d'embouts de tige femelles à entretien requis. Lubrifié par un mamelon ou un trou dans le corps, adapté aux charges de choc élevées et aux applications de charges mécaniques moyennes à lourdes nécessitant un faible frottement. Conforme à la norme DIN 12240-4.
envoyer une demande
Description du produit
Ningbo Dongzhou Transmission Co., Ltd est bien équipé avec plus de 300 toutes sortes d'usinage de précision Équipements et instruments de test professionnels. Ningbo Dongzhou Transmission Co., Ltd est le principal fabricant de Entretien requis des embouts de tige PHS et entretien requis des fournisseurs d'embouts de tige PHS spécialisés dans la fabrication pièces de rechange mécaniques, pièces de machines agricoles et pièces automobiles telles que chapes, boulons, clips, embouts de tige, sphériques radiales Roulement lisse, rotules, etc. Des produits non standard peuvent être conçus et mis en production selon des échantillons ou des dessins en conséquence. Fabriqués en usine Entretien requis Les embouts de tige PHS sont bien accueillis à la maison et marchés à l'étranger comme les États-Unis, l'Europe, le Moyen-Orient, l'Asie du Sud-Est, etc. Nous vendons également ces produits en gros dans le monde entier.
|
Numéro de pièce. |
Dimensions |
Capacités de charge |
Poids |
|||||||||||||||
|
|
d |
d3 6H |
B |
C1 |
W |
L3 min |
d2 |
L4 |
h1 |
L5 |
d4 |
d5 |
dk |
d1 |
a ≈ |
personne C |
statistique. C0 |
Kg≈ |
|
PHS 5 |
5 |
M5X0.8 |
8 |
6 |
9 |
10 |
16 |
35 |
27 |
4 |
8.5 |
11 |
11.11 |
7.70 |
13 |
3.25 |
5.70 |
0.016 |
|
PHS 6 |
6 |
M6X1.0 |
9 |
6.75 |
11 |
12 |
18 |
39 |
30 |
5 |
10.0 |
13 |
12.70 |
8.96 |
13 |
4.30 |
7.20 |
0.022 |
|
PHS 8 |
8 |
M8X1.25 |
12 |
9 |
14 |
16 |
22 |
47 |
36 |
5 |
12.5 |
16 |
15.875 |
10.4 |
14 |
7.20 |
11.6 |
0.047 |
|
PHS10 |
10 |
M10X1.5 |
14 |
10.5 |
17 |
20 |
26 |
56 |
43 |
6.5 |
15.0 |
19 |
19.05 |
12.9 |
13 |
10.0 |
14.5 |
0.077 |
|
PHS 10 FG |
10 |
M10X1.25 |
14 |
10.5 |
17 |
20 |
26 |
56 |
43 |
6.5 |
15.0 |
19 |
19.05 |
12.9 |
13 |
10.0 |
14.5 |
0.077 |
|
PHS12 |
12 |
M12X1.75 |
16 |
12 |
19 |
22 |
30 |
65 |
50 |
6.5 |
17.5 |
22 |
22.225 |
15.4 |
13 |
13.4 |
17.0 |
0.10 |
|
PHS 12 FG |
12 |
M12X1.25 |
16 |
12 |
19 |
22 |
30 |
65 |
50 |
6.5 |
17.5 |
22 |
22.225 |
15.4 |
13 |
13.4 |
17.0 |
0.10 |
|
PHS14 |
14 |
M14X2.0 |
19 |
13.5 |
22 |
25 |
34 |
74 |
57 |
8 |
20.0 |
25 |
25.40 |
16.9 |
16 |
17.0 |
24.0 |
0.16 |
|
PHS 14 FG |
14 |
M14X1.5 |
19 |
13.5 |
22 |
25 |
34 |
74 |
57 |
8 |
20.0 |
25 |
25.40 |
16.9 |
16 |
17.0 |
24.0 |
0.16 |
|
PHS16 |
16 |
M16X2.0 |
21 |
15 |
24 |
28 |
40 |
84 |
64 |
8 |
22.0 |
27 |
28.575 |
19.4 |
15 |
21.6 |
28.5 |
0.22 |
|
PHS 16 FG |
16 |
M16X1.5 |
21 |
15 |
24 |
28 |
40 |
84 |
64 |
8 |
22.0 |
27 |
28.575 |
19.4 |
15 |
21.6 |
28.5 |
0.22 |
|
PHS18 |
18 |
M18X2.5 |
23 |
16.5 |
27 |
32 |
44 |
93 |
71 |
10 |
25.0 |
31 |
31.75 |
21.9 |
15 |
26.0 |
42.5 |
0.32 |
|
PHS 18 FG |
18 |
M18X1.5 |
23 |
16.5 |
27 |
32 |
44 |
93 |
71 |
10 |
25.0 |
31 |
31.75 |
21.9 |
15 |
26.0 |
42.5 |
0.32 |
|
PHS20 |
20 |
M20X2.5 |
25 |
18 |
30 |
33 |
50 |
102 |
77 |
10 |
27.5 |
34 |
34.925 |
24.4 |
14 |
31.5 |
42.5 |
0.42 |
|
PHS 20 FG |
20 |
M20X1.5 |
25 |
18 |
30 |
33 |
50 |
102 |
77 |
10 |
27.5 |
34 |
34.925 |
24.4 |
14 |
31.5 |
42.5 |
0.42 |
|
PHS 22 FG |
22 |
M22X1.5 |
28 |
20 |
32 |
37 |
54 |
111 |
84 |
12 |
30.0 |
38 |
38.10 |
25.8 |
15 |
38.0 |
57.0 |
0.54 |
|
PHS 25 FG |
25 |
M24X2.0 |
31 |
22 |
36 |
42 |
60 |
124 |
94 |
12 |
33.5 |
42 |
42.85 |
29.6 |
15 |
47.5 |
68.0 |
0.73 |
|
PHS 28 FG |
28 |
M27X2.0 |
35 |
24 |
41 |
48 |
66 |
136 |
103 |
14 |
37.0 |
46 |
47.60 |
32.3 |
15 |
58.0 |
75.0 |
0.98 |
|
PHS 30 FG |
30 |
M30X2.0 |
37 |
25 |
41 |
51 |
70 |
145 |
110 |
15 |
40.0 |
50 |
50.80 |
34.8 |
17 |
64.0 |
88.0 |
1.10 |
- La course extérieure est doublée d'une doublure en laiton.
- Corps de tige avec trou de graissage ou graisseur.
- Pour le filetage à gauche, veuillez ajouter le suffixe "L", par exemple PHSL 8.
- Pour les filetages à pas fin, veuillez ajouter le suffixe « FG », par ex. PHS8FG.
-Général avec pièce forgée, la pièce tournante est également facultative.
Traitements de matériaux et de surfaces :
- Corps : acier au carbone moyen 45, zingage ; Bille d'acier : acier à roulement GCr15 sans chromage ; Bague intérieure : cuivre H62.
- Corps : inox 304, inox 303 ou inox 316 en option avec passivation de surface.
Acier à roulements alternatifs, acier GCr15 avec chromage dur ou bague intérieure en acier inoxydable 440C.alternative acier à faible teneur en carbone 20 ou acier inoxydable 304.
