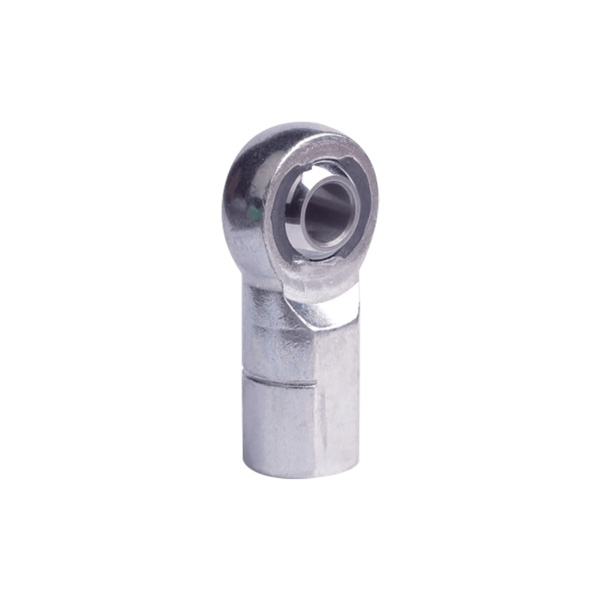

Embouts de tige d'injection à haute charge PMXF
Extrémités de tige d'injection à haute charge de la série Nylon PMXF avec une gamme standard de 3 pièces d'autolubrification. Convient aux applications industrielles/mécaniques légères à moyennes/lourdes, aux équipements de construction, aux équipements agricoles, aux véhicules récréatifs, aux équipements de précision, aux mouvements linéaires
envoyer une demande
Description du produit
|
Numéro de pièce. |
Dimensions |
Poids |
||||||||||
|
|
N Fil 6H |
A ±0,4 |
D ±0,25 |
E ±0,25 |
C +1,50 -0,75 |
F +0,05 -0,25 |
T ±0,12 |
W ±0,12 |
B +0,065 -0,012 |
a° Désalignement ANGLE |
JOURNÉE DE DANSE RÉF |
Kilogrammes ≈ |
|
PMXF5 |
M5x0.8 |
27.00 |
16.00 |
11.00 |
14.00 |
9.00 |
6.25 |
8.00 |
5.00 |
14° |
11.10 |
0.019 |
|
PMXF6 |
M6X1.0 |
30.00 |
19.00 |
13.00 |
14.00 |
11.00 |
7.00 |
9.00 |
6.00 |
13° |
12.70 |
0.029 |
|
PMXF8 |
M8x1,25 |
36.00 |
22.25 |
16.00 |
17.00 |
14.00 |
8.75 |
12.00 |
8.00 |
18° |
15.88 |
0.051 |
|
PMXF10 |
M10x1,5 |
43.00 |
27.00 |
19.00 |
21.00 |
17.00 |
10.50 |
14.00 |
10.00 |
17° |
19.05 |
0.086 |
|
PMXF12 |
M12x1,75 |
50.00 |
30.00 |
22.00 |
24.00 |
19.00 |
12.00 |
16.00 |
12.00 |
17° |
22.23 |
0.124 |
|
PMXF14 |
M14x2.0 |
57.00 |
34.75 |
25.00 |
27.00 |
22.00 |
13.50 |
19.00 |
14.00 |
21° |
25.40 |
0.184 |
|
PMXF16 |
M16x2.0 |
64.00 |
38.00 |
27.00 |
33.00 |
22.00 |
14.25 |
21.00 |
16.00 |
23° |
28.58 |
0.223 |
|
PMXF20 |
M20x1,5 |
77.00 |
46.00 |
34.00 |
40.00 |
30.00 |
18.00 |
25.00 |
20.00 |
20° |
34.93 |
0.436 |
Traitements de matériaux et de surfaces :
- Corps : acier allié 35CrMo avec traitement thermique. Acier inoxydable alternatif avec passivation de surface.
- Bille en acier : roulement en acier GCr15 avec chromage dur. Acier inoxydable alternatif 440C.
- Course : nylon.
- Pour le filetage à gauche, veuillez ajouter le suffixe « L », par exemple PMXFL 8.
Ningbo Dongzhou Transmission Co., Ltd est bien équipé avec plus de 300 toutes sortes d'équipements d'usinage de précision et d'instruments de test professionnels. Ningbo Dongzhou Transmission Co., Ltd est le principal fabricant d'embouts de tige d'injection à haute charge PMXF et de fournisseurs d'embouts de tige d'injection à haute charge PMXF spécialisés dans la fabrication de pièces de rechange mécaniques, de pièces de machines agricoles et de pièces automobiles comme les chapes, les boulons, les clips, les embouts de tige, les radiaux. Roulement lisse sphérique, joints à rotule, etc. Les produits non standard peuvent être conçus et mis en production selon des échantillons ou des dessins en conséquence. Les embouts de tige d'injection à haute charge PMXF fabriqués en usine sont bien accueillis sur les marchés nationaux et étrangers comme les États-Unis, l'Europe, le Moyen-Orient, l'Asie du Sud-Est, etc. Nous vendons également ces produits en gros dans le monde entier.
Balises actives: Embouts de tige d'injection à haute charge PMXF, Chine, fabricant, fournisseur, usine, personnalisé, en stock
