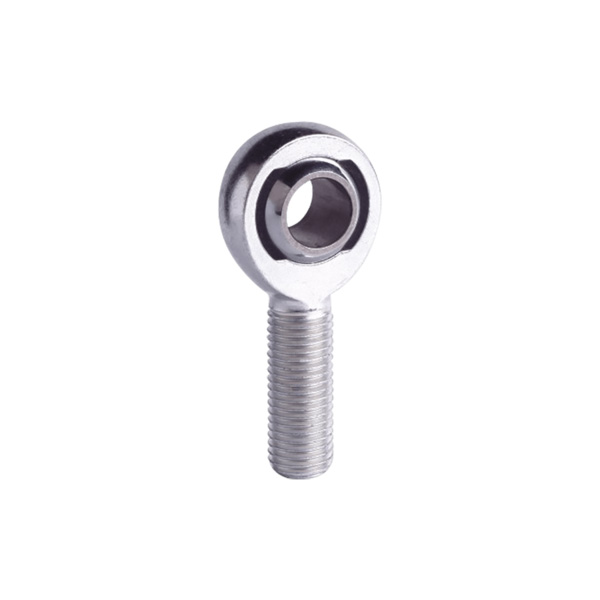

Dimensions en pouces Extrémités de tige d'injection à charge élevée PXM

Dongzhou est l’un des principaux fabricants, fournisseurs et exportateurs d’embouts de tige d’injection à haute charge en Chine de dimensions en pouces. Embouts mâles autolubrifiés avec structure en acier sur nylon. De nombreuses fonctions de charge élevée, de faible bruit, d'excellente résistance à l'humidité, ne nécessitent aucun entretien et ont une large plage de températures de fonctionnement.

envoyer une demande

Description du produit

Part No.	Dimensions									Poids
	B +0,0015 -0,0005	W ±0,005	T ±0,005	A ±0,015	D ±0,010	JOURNÉE DE DANSE RÉF	C +0,062 -0,031	Fil UNF-3A	a° Désalignement Angle	Kilogrammes ≈
PXM3	0,1900	0. 312	0.250	1.250	0.625	0.437	0.750	10-32	13	0.013
PXM4	0,2500	0, 375	0.281	1.562	0.750	0.500	1.000	1/4-28	16	0.018
PXM4-5	0,2500	0, 375	0.281	1.875	0.875	0.500	1.250	16/05-24	13	0.032
PXM5	0, 3125	0. 437	0.344	1.875	0.875	0.625	1.250	16/05-24	14	0.032
PXM5-6	0, 3125	0. 437	0.344	1.938	1.000	0.625	1.250	3/8-24	12	0.050
PXM6	0, 3750	0,500	0.406	1.938	1.000	0.719	1.250	3/8-24	12	0.050
PXM6-7	0, 3750	0,500	0.406	2.125	1.125	0.719	1.375	16/07-20	10	0.068
PXM7	0, 4375	0, 562	0.437	2.125	1.125	0.812	1.375	16/07-20	14	0.068
PXM7-8	0, 4375	0, 562	0.437	2.438	1.312	0.812	1.500	1/2-20	12	0.11
PXM8	0,5000	0, 625	0.500	2.438	1.312	0.937	1.500	1/2-20	12	0.11
PXM8-10	0,5000	0, 625	0.500	2.625	1.500	0.937	1.625	5/8-18	10	0.163
PXM8-12	0,5000	0,750	0.562	2.875	1.750	0.937	1.750	3/4-16	16	0.190
PXM10	0, 6250	0,750	0.562	2.625	1.500	1.125	1.625	5/8-18	16	0.163
PXM10-12	0, 6250	0,750	0.562	2.875	1.750	1.125	1.750	3/4-16	13	0.258
PXM12	0,7500	0, 875	0.687	2.875	1.750	1.312	1.750	3/4-16	14	0.258
PXM12-14	0,7500	0, 875	0.687	3.375	2.000	1.312	1.875	7/8-14	12	0.399
PXM14	0,8750	0, 875	0.765	3.375	2.000	1.375	2.000	7/8-14	7	0.399
PXM16	1. 0000	1. 375	1.000	4.125	2.750	1.875	2.125	11/4-12	17	1.093
PXM16-1	1. 0000	1. 375	1.000	4.125	2.750	1.875	2.125	1-14	17	0.966
PXM16-2	1. 0000	1. 375	1.000	4.125	2.750	1.875	2.125	1-12	17	0.966

Traitements de matériaux et de surfaces :

- Corps : acier allié 35CrMo avec traitement thermique. Acier inoxydable alternatif avec passivation de surface.

- Bille en acier : roulement en acier GCr15 avec chromage dur. Acier inoxydable alternatif 440C

- Course : nylon.

- Pour le filetage à gauche, veuillez ajouter le suffixe « L », par ex. PXML8.

Ningbo Dongzhou Transmission Co., Ltd est bien équipé avec plus de 300 toutes sortes d'équipements d'usinage de précision et d'instruments de test professionnels. Ningbo Dongzhou Transmission Co., Ltd est le principal fabricant d'embouts de tige d'injection à haute charge de dimensions en pouces PXM et de fournisseurs d'embouts de tige d'injection à haute charge PXM de dimensions en pouces spécialisés dans la fabrication de pièces de rechange mécaniques, de pièces de machines agricoles et de pièces automobiles telles que des chapes, des boulons, des clips, Embouts de tige, roulements lisses sphériques radiaux, joints à rotule, etc. Les produits non standard peuvent être conçus et mis en production selon des échantillons ou des dessins en conséquence. Les embouts de tige d'injection à haute charge PXM fabriqués en usine sont bien accueillis sur les marchés nationaux et étrangers comme les États-Unis, l'Europe, le Moyen-Orient, l'Asie du Sud-Est, etc. Nous vendons également ces produits en gros dans le monde entier.
