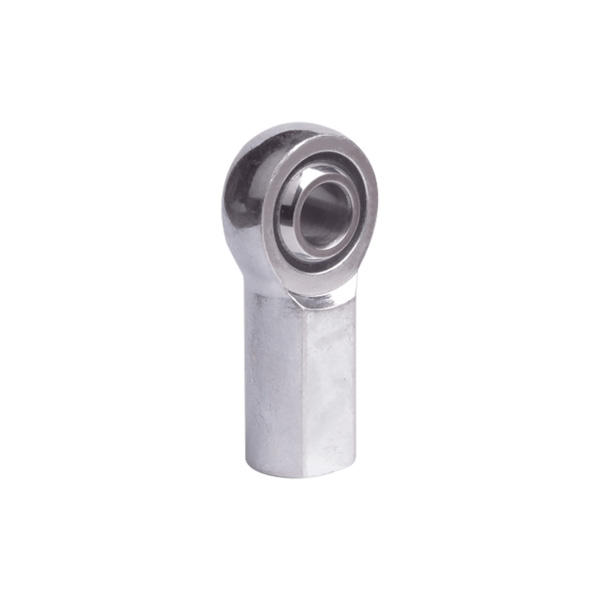

Dimensions en pouces Extrémités de tige moulées par injection PNF

La série Nylon est notre gamme standard de 3 pièces d'embouts femelles autolubrifiants à usage général, adaptés aux applications de charges industrielles/mécaniques légères à moyennement lourdes nécessitant un faible frottement et une bonne résistance à l'usure, disponibles en tailles d'alésage et de filetage impériaux. Ils ont une excellente résistance à l’humidité, ne nécessitent aucun entretien et ont une large plage de températures de fonctionnement. Vous êtes invités à venir dans notre usine pour acheter les dernières ventes, à bas prix et de haute qualité, dimensions en pouces, embouts de tige moulés par injection PNF. Nous sommes impatients de coopérer avec vous.

envoyer une demande

Description du produit

Ningbo Dongzhou Transmission Co., Ltd est bien équipé avec plus de 300 toutes sortes d'équipements d'usinage de précision et d'instruments de test professionnels. Ningbo Dongzhou Transmission Co., Ltd est le principal fabricant d'embouts de tige moulés par injection de dimensions en pouces PNF et de fournisseurs d'embouts de tige moulés par injection de dimensions en pouces PNF spécialisés dans la fabrication de pièces de rechange mécaniques, de pièces de machines agricoles et de pièces automobiles telles que des chapes, des boulons, des clips, des embouts de tige. , roulements lisses sphériques radiaux, joints à rotule, etc. Les produits non standard peuvent être conçus et mis en production selon des échantillons ou des dessins en conséquence. Les embouts de tige moulés par injection PNF fabriqués en usine sont bien accueillis sur les marchés nationaux et étrangers comme les États-Unis, l'Europe, le Moyen-Orient, l'Asie du Sud-Est, etc. Nous vendons également ces produits en gros dans le monde entier.

Numéro de pièce	Dimensions											Poids
	N Fil UNF-2B	A ±0,015	B +0,0025 -0,0005	C +0,062 -0,031	D ±0,010	E ±0,010	F +0,002 -0,010	T ±0,005	W +0,0000 -0,005	JOURNÉE DE DANSE S∅ RÉF	a° ANGLE	Kg≈
PNF3	10-32	1.062	0.1900	0.562	0.625	0.406	0.312	0.250	0.312	0.437	13	0.018
PNF4	1/4-28	1.312	0.2500	0.750	0.750	0.469	0.375	0.281	0.375	0.500	16	0.027
PNF5	16/05-24	1.375	0.3125	0.750	0.875	0.500	0.437	0.344	0.437	0.625	14	0.036
PNF6	3/8-24	1.625	0.3750	0.937	1.000	0.687	0.562	0.406	0.500	0.719	12	0.063
PNF7	16/07-20	1.812	0.4375	1.062	1.125	0.750	0.625	0.437	0.562	0.812	14	0.086
PNF8	1/2-20	2.125	0.5000	1.187	1.312	0.875	0.750	0.500	0.625	0.937	12	0.140
PNF10	5/8-18	2.500	0.6250	1.500	1.500	1.000	0.875	0.562	0.750	1.125	16	0.204
PNF12	3/4-16	2.875	0.7500	1.750	1.750	1.125	1.000	0.687	0.875	1.312	14	0.304
