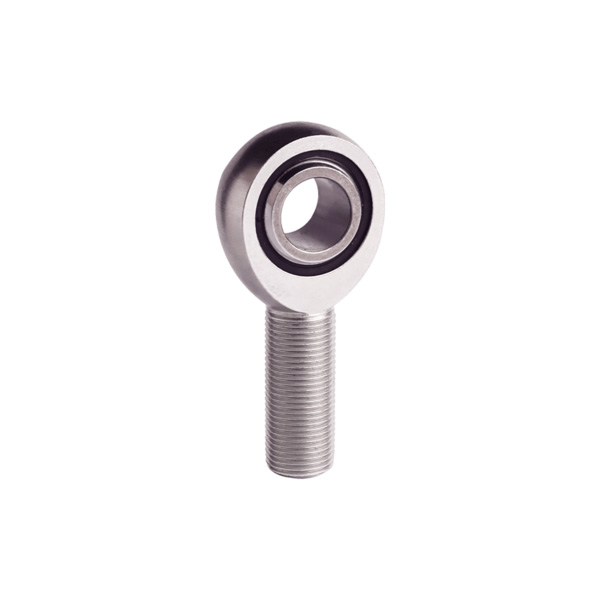

Dimensions en pouces Extrémités de tige moulées par injection PNM

En tant que fabricant professionnel, nous aimerions vous fournir des embouts de tige moulés par injection de dimensions en pouces PNM. Embouts de tige mâles à injection de nylon avec embouts de tige femelles autolubrifiants à usage général, adaptés aux applications de charges industrielles/mécaniques légères à moyennement lourdes nécessitant un faible frottement, autolubrifiantes, une bonne résistance à l'usure, une excellente résistance à l'humidité et une autolubrification. Option cloutée.

envoyer une demande

Description du produit

Numéro de pièce.	Dimensions									Poids
	N Fil UNF-2A	A ±0,015	B +0,0025 -0,0005	C +0,062 +0,031	D ±0,010	T ±0,005	W +0,000 -0,005	JOURNÉE DE DANSE S∅ RÉF	a° Désalignement Angle	Kg≈
PNM3	10-32	1.250	0.1900	0.750	0.625	0.250	0.312	0.437	13	0.009
PNM4	1/4-28	1.562	0.2500	1.000	0.750	0.281	0.375	0.500	16	0.018
PNM5	16/05-24	1.875	0.3125	1.250	0.875	0.344	0.437	0.625	14	0.032
PNM6	3/8-24	1.938	0.3750	1.250	1.000	0.406	0.500	0.719	12	0.050
PNM7	16/07-20	2.125	0.4375	1.375	1.125	0.437	0.562	0.812	14	0.068
PNM8	1/2-20	2.438	0.5000	1.500	1.312	0.500	0.625	0.937	12	0.104
PNM10	5/8-18	2.625	0.6250	1.625	1.500	0.562	0.750	1.125	16	0.163
PNM12	3/4-16	2.875	0.7500	1.750	1.750	0.687	0.875	1.312	14	0.258

Traitements de matériaux et de surfaces :

- Corps : acier au carbone moyen 45, zingage. Acier inoxydable alternatif avec passivation de surface.

- Bille en acier : acier à roulement GCr15, chromage dur. Alternative en acier inoxydable 440C.

- Course : nylon.

- Pour le filetage à gauche, veuillez ajouter le suffixe « L », par exemple PNML 8.

Ningbo Dongzhou Transmission Co., Ltd est bien équipé avec plus de 300 toutes sortes d'équipements d'usinage de précision et d'instruments de test professionnels. Ningbo Dongzhou Transmission Co., Ltd est le principal fabricant d'embouts de tige moulés par injection de dimensions en pouces PNM et de fournisseurs d'embouts de tige moulés par injection de dimensions en pouces PNM spécialisés dans la fabrication de pièces de rechange mécaniques, de pièces de machines agricoles et de pièces automobiles telles que des chapes, des boulons, des clips, des embouts de tige. , roulements lisses sphériques radiaux, joints à rotule, etc. Les produits non standard peuvent être conçus et mis en production selon des échantillons ou des dessins en conséquence. Les embouts de tige moulés par injection PNM fabriqués en usine sont bien accueillis sur les marchés nationaux et étrangers comme les États-Unis, l'Europe, le Moyen-Orient, l'Asie du Sud-Est, etc. Nous vendons également ces produits en gros dans le monde entier.
