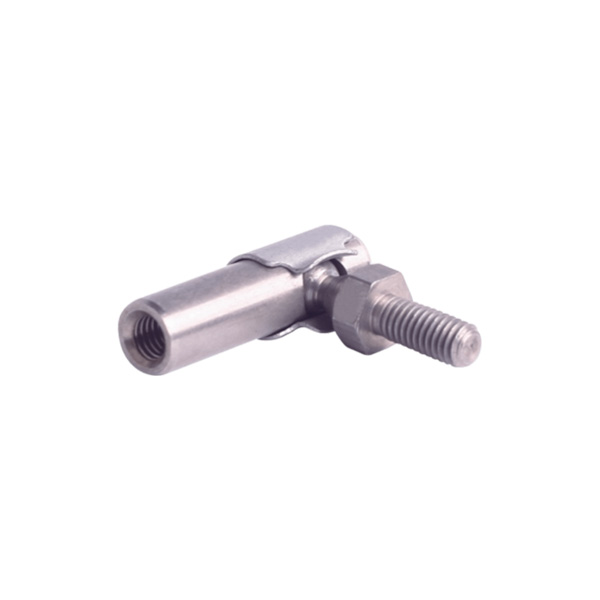

Rotules PI

Les rotules PI du fournisseur de Dongzhou sont une gamme de 3 pièces de rotules à dégagement rapide, adaptées aux applications de charges industrielles/mécaniques légères nécessitant une bonne résistance à l'usure.
Disponible en tailles de filetage impérial. Facilement déconnecté ou remonté lors de l'installation.
Poids léger adapté aux machines agricoles automatiques et légères

envoyer une demande

Description du produit

Les rotules PI sont un composant important des connecteurs mécaniques. Ils ont la capacité de tourner et de se balancer et sont largement utilisés dans l’automobile, l’aérospatiale, les machines industrielles et d’autres domaines. Les produits non standard peuvent être conçus et mis en production selon des échantillons ou des dessins en conséquence. Nous vendons également ces produits en gros dans le monde entier.

Numéro de pièce.	Dimensions
	D1	D2	F	G	J	L	M	N	P
PI-3-3	10-32-2B	10-32-2A	.438	.438	.3125	.3125	1.156	.875	.484
PI-3-4	10-32-2B	1/4-28-2A	.438	.563	.3125	.3125	1.156	.875	.484
PI-4-3	1/4-28-2B	10-32-2A	.438	.438	.3125	.3125	1.250	.969	.531
PI-4-4	1/4-28-2B	1/4-28-2 A	.438	.563	.3125	.3125	1.250	.969	.531
PI-4L-4L	1/4-28-2B	1/4-28-2A	.562	.500	.3125	.3400	1.750	1.500	1.120

1) Filetage alternatif à gauche pour la douille sphérique.

2) Rempli de lubrifiant afin de pouvoir osciller avec agilité sans aucun blocage.

3) Sauf indication contraire, toutes les dimensions sont en pouces.

Traitements de matériaux et de surfaces :

1)Douille à bille : acier à faible teneur en carbone Q235A, zingage. Alternative en acier inoxydable 304, en acier inoxydable 303 ou en acier inoxydable 316 avec passivation de surface.

2) Goujon à rotule : acier à faible teneur en carbone Q235A, zingage. Alternative en acier inoxydable 304, en acier inoxydable 303 ou en acier inoxydable 316 avec passivation de surface.

3)Clip de retenue : acier à ressort.Placage de zinc ou dacromet.
