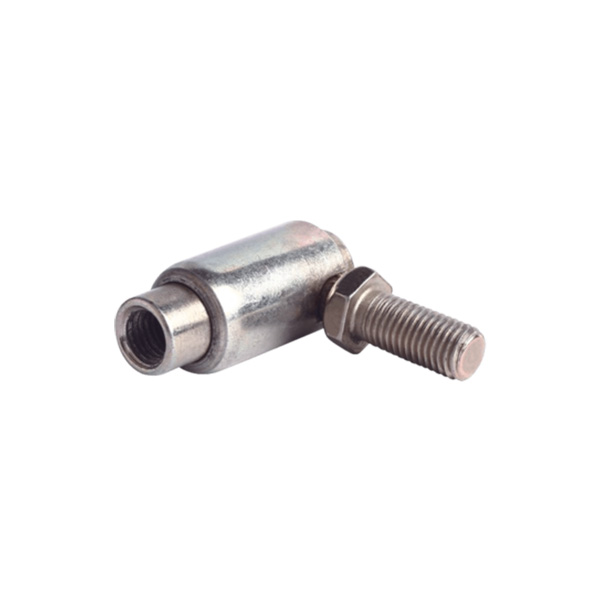

Rotules QD
Rotules QD est notre gamme de 4 pièces de rotules à ressort et à dégagement rapide. Disponible dans les deux tailles de filetage métriques et impériaux. Idéal pour les conditions d'usure sévères et résistant aux vibrations et aux chocs élevés.
envoyer une demande
Description du produit
|
Numéro de pièce. |
Dimensions |
Min. Test de traction |
Min. Tondre |
||||||||||
|
|
D1 |
D2 |
A |
C |
F |
G |
J |
L |
M |
N |
P |
kg |
kg |
|
QD187 |
10-32-2B |
10-32-2A |
.125 |
.063 |
.438 |
.438 |
.312 |
.438 |
1.094 |
.906 |
.438 |
430 |
650 |
|
QD250 |
1/4-28-2B |
1/4-28-2A |
.125 |
.063 |
.469 |
.562 |
.375 |
.562 |
1.250 |
.969 |
.531 |
950 |
800 |
|
QD312 |
5/16-24-2B |
5/16-24-2A |
.156 |
.094 |
.531 |
.687 |
.437 |
.625 |
1.453 |
1.125 |
.605 |
1000 |
1000 |
|
QD375 |
3/8-24-2B |
3/8-24-2A |
.187 |
.094 |
.687 |
.875 |
.500 |
.750 |
1.750 |
1.375 |
.812 |
1250 |
1250 |
|
500 QD |
1/2-20-2B |
1/2-20-2A |
.250 |
.094 |
.875 |
1.125 |
.625 |
1.000 |
2.530 |
2.030 |
1.000 |
1900 |
2000 |
1)Autre filetage à gauche pour la douille sphérique.
2) Rempli de lubrifiant afin de pouvoir osciller avec agilité sans aucun blocage.
3) Sauf indication contraire, toutes les dimensions sont en pouces.
Traitements de matériaux et de surfaces :
1) Douille à bille : acier à faible teneur en carbone Q235A ; Goujon à bille : acier au carbone moyen 45 ; Coque : acier à faible teneur en carbone 20.zingage. Ressort : acier inoxydable 304.
2) Douille à rotule et goujon à rotule : alternative en acier inoxydable 304, en acier inoxydable 303 ou en acier inoxydable 316. Passivation de surface.
3) Douille à rotule et goujon à rotule : aluminium alternatif 6061 avec traitement d'oxydation anodique.
Ningbo Dongzhou Transmission Co., Ltd est bien équipé avec plus de 300 toutes sortes d'équipements d'usinage de précision et d'instruments de test professionnels. Ningbo Dongzhou Transmission Co., Ltd est le principal fabricant de fournisseurs de joints à rotule QD et de joints à rotule QD spécialisés dans la fabrication de pièces de rechange mécaniques, de pièces de machines agricoles et de pièces automobiles telles que des chapes, des boulons, des clips, des embouts de tige, des roulements lisses sphériques radiaux, des joints à rotule. et ainsi de suite. Les produits non standard peuvent être conçus et mis en production selon des échantillons ou des dessins en conséquence. Les rotules QD fabriquées en usine sont bien accueillies sur les marchés nationaux et étrangers comme les États-Unis, l'Europe, le Moyen-Orient, l'Asie du Sud-Est, etc. Nous vendons également ces produits en gros dans le monde entier.
