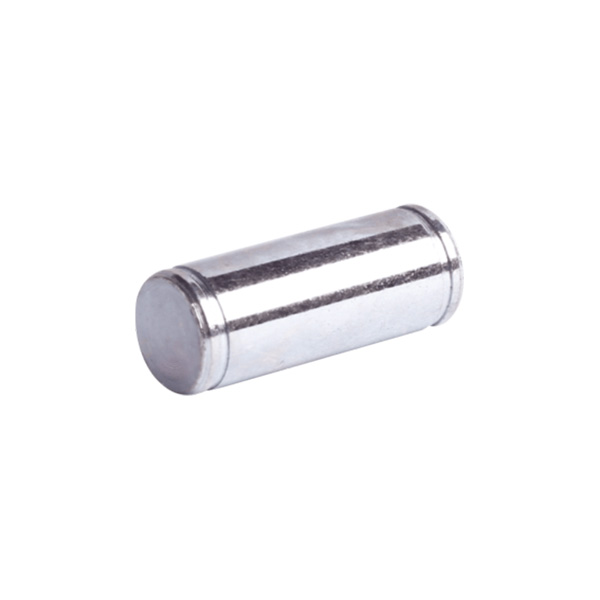

Boulons pour cylindre pneumatique
Les boulons pour vérin pneumatique constituent notre gamme standard d'axes de chape métriques à utiliser avec joints à chape FK et FT. Les axes de chape PF sont conçus pour être utilisés avec le clip de sécurité DIN6799.
envoyer une demande
Description du produit
|
Numéro de pièce. |
Dimensions |
Poids |
|||||
|
|
d1 h11 |
l +0,50 0 |
d2 h11 |
l1 +0,20 0 |
z min |
m h13 |
Kg/pièces |
|
PF6 |
6 |
17.0 |
5.7 |
12.5 |
0.5 |
0.80 |
0.005 |
|
PF8 |
8 |
20.0 |
7.6 |
16.5 |
0.5 |
0.90 |
0.008 |
|
PF10 |
10 |
25.0 |
9.6 |
20.5 |
0.5 |
1.10 |
0.015 |
|
PF12 |
12 |
30.0 |
11.5 |
24.5 |
1.0 |
1.10 |
0.026 |
|
PF14 |
14 |
35.0 |
13.4 |
27.5 |
1.0 |
1.10 |
0.042 |
|
PF16 |
16 |
39.0 |
15.2 |
32.5 |
1.0 |
1.10 |
0.061 |
|
PF20 |
20 |
48.0 |
19.0 |
40.5 |
1.0 |
1.30 |
0.118 |
|
PF25 |
25 |
60.0 |
23.9 |
50.5 |
1.0 |
1.30 |
0.230 |
|
PF30 |
30 |
65.0 |
28.6 |
55.5 |
1.0 |
1.60 |
0.350 |
|
PF35 |
35 |
84.0 |
33.4 |
70.5 |
1.0 |
1.60 |
0.820 |
|
PF40 |
40 |
104.3 |
37.5 |
89.0 |
2.0 |
1.85 |
1.020 |
|
PF42 |
42 |
104.3 |
39.5 |
89.0 |
2.0 |
1.85 |
1.100 |
|
PF50 |
50 |
117.3 |
47.0 |
100.0 |
2.0 |
2.15 |
1.720 |
Traitements de matériaux et de surfaces :
1) Acier à faible teneur en carbone Q235A ; Enduit d'huile antirouille, de zingage ou de nickelage.
2) Acier inoxydable alternatif 304, acier inoxydable 303, acier inoxydable 316 ; Passivation superficielle.
3) Aluminium alternatif 6061 ; Nettoyage de surface ou finition anodisée.
4) Acier au carbone moyen alternatif 45 ; Enduit d'huile antirouille, de zingage ou de nickelage.
Ningbo Dongzhou Transmission Co., Ltd est bien équipé avec plus de 300 toutes sortes d'équipements d'usinage de précision et d'instruments de test professionnels. Ningbo Dongzhou Transmission Co., Ltd est le principal fabricant de boulons pour vérins pneumatiques et de boulons pour vérins pneumatiques, spécialisés dans la fabrication de pièces de rechange mécaniques, de pièces de machines agricoles et de pièces automobiles telles que des chapes, des boulons, des clips, des embouts de tige, des roulements lisses sphériques radiaux, Rotules et ainsi de suite. Les produits non standard peuvent être conçus et mis en production selon des échantillons ou des dessins en conséquence. Les boulons fabriqués en usine pour cylindre pneumatique sont bien accueillis sur les marchés nationaux et étrangers comme les États-Unis, l'Europe, le Moyen-Orient, l'Asie du Sud-Est, etc. Nous vendons également ces produits en gros dans le monde entier.
Balises actives: Boulons pour vérin pneumatique, Chine, fabricant, fournisseur, usine, personnalisé, en stock
